基本信息
- 坚固耐用紧凑的铝制外壳，有效防止腐蚀
- 环氧树脂灌装PCB板，有效防尘防水(IP68)
- 结构紧凑，体积小
- 红外线遥控器(CIS-CU)设置，操作简单方便
- 智能路灯定时功能
- 先进的编程功能
- 外置温度传感器，自动温度补偿
- 四段式充电控制（全充，浮充，强充，均衡充）
- 带功率调节的单负载控制和双负载控制两种型号
- 12/24 V系统电压自动识别
- 光伏系统经常裸露在极其恶劣的天气和环境中（比如路灯、导航浮标等）这使得控制器内的电子元件非常容易损坏。为了确保在极端条件下对蓄电池的稳定的充放电控制，伏科开发了一款高防护等级(IP68)控制器: CIS。
- CIS是一款达到工业级设计水平的太阳能充放电控制器。几乎适用于所有光伏应用系统。
高质量，4段式PWM调节串行充电控制集成了多种其他功能：低压保护功能，灵活的负载定时功能，LED状态显示等。

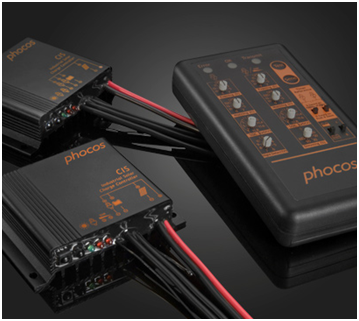

- CIS有两种型号：
• 双负载，两个负载独立控制
• 功率调节输出，充分节省照明系统能量 - CIS的独特设计和防水特性，它外部没有可动部件、开关或按钮。用户需要通过红外遥控器(CU)快速方便设置控制器的电池类型、低压保护电压、路灯等一系列参数。
- CIS接线端用导线代替接线端子。这一设计使接线处无暴露，消除了外界环境的危害（如腐蚀、尘土、雨水、虫子、化学物质等）。
- 极其小巧的铝制外壳，可以轻松放到路灯灯杆内，使安装更方便。
- CIS按照Phocos标准开发并纳入较新技术，具有较高质量和性价比。
- CIS家族迎来了新成员：CIS-N和CIS-LED。 CIS-N和CIS-LED系列拥有所有CIS系列的优良功能和性能，并且是负极接地处理。
- CIS-N被设计用于石油和天然气行业，如远程监控，气象观测站，流量监控，SCADA（数据采集与监视控制系统）等等。
- CIS-LED结合了充电控制器+灵活的定时器+ LED驱动器三种功能于一体，使得它非常适合用于LED灯具及太阳能LED路灯。
技术参数
型号 | CIS 05 | CIS 10 | CIS 20 | |
CIS-2L 05 | CIS-2L 10 | CIS-2L 20 | ||
额定电压 | 12/24 V自动识别 | |||
最大充/放电流 | 5 A | 10 A | 20 A | |
浮充电压 | 13.8/27.6 V (25 °C) | |||
工充电压 | 14.4/28.8 V (25 °C), 30 分钟/天 | |||
强充电压 | 14.4/28.8 V (25 °C), 2 小时 | |||
均衡充电压 | 14.8/29.6 V (25 °C), 2 小时 | |||
过放保护： |
| |||
过压保护 | 15.5/31.0 V | |||
欠压保护 | 10.5/21 V | |||
最大太阳能电池板电压 | 12 V系统30V, 24 V系统50 V | |||
温度补偿 | -25 mV/K (12 V 系统) | |||
自消耗电流 | 5 – 8 mA (12 V 系统) | |||
接地 | 共正极设计，只允许正极接地 | |||
环境温度范围 | -40 至 +60 °C | |||
最高海拔 | 海拔4,000 m | |||
蓄电池类型 | 铅酸电池 (胶体, AGM, 液体) | |||
可调范围： |
| |||
电缆长度 | 10 cm | |||
尺寸(WxHxD) | 82 x 58 x 20 mm | |||
重量 | 150 g | |||
线径要求 | 2.5 mm2 | |||
防护等级 | IP68 (1.5 m, 72 h) | |||
功率调节功能模式 | CIS05 | CIS10 | CIS20 | |
输出功率调节范围 | 0 – 100% 负载额定功率 | |||
调节端子输出电压范围 | 0 – 10 V (输出电流小于1 mA) | |||
